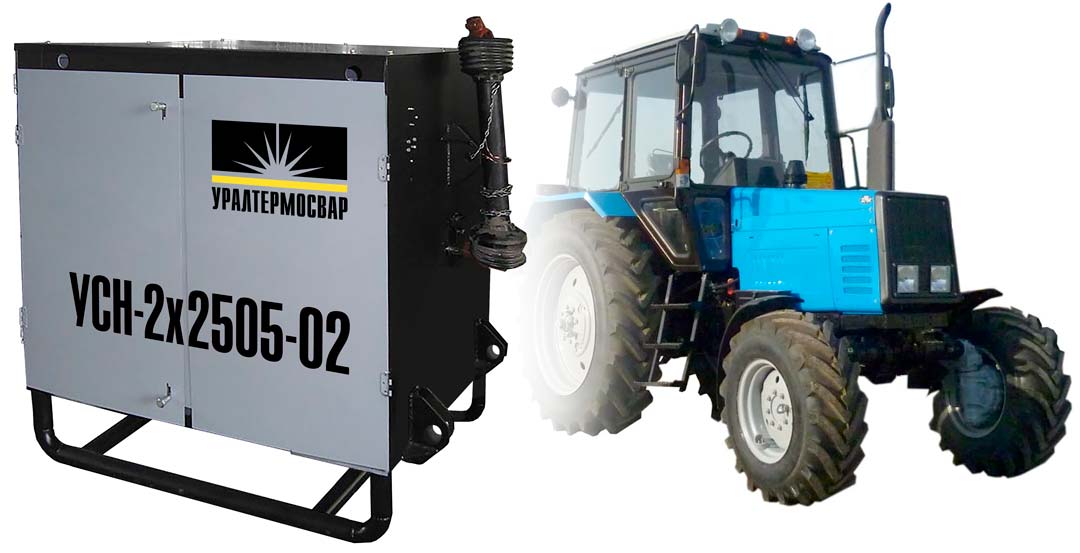

Установка сварочная навесная УСН-2х2505-01 с карданным валом и термопеналом к трактору МТЗ-82.

Установка предназначена для ведения сварочных работ в полевых условиях. Обеспечивает питание двух независимых сварочных постов при ручной дуговой сварке, наплавке и резке металлов постоянным током.

Установка монтируется на гидронавеску трактора аналогично сельскохозяйственным орудиям, быстро устанавливается и демонтируется без применения дополнительного оборудования.

Передача крутящего момента от вала отбора мощности трактора осуществляется посредством карданного вала, входящего в комплект поставки установки. Номинальная скорость вращения вала отбора мощности трактора составляет 540 об/мин. Через редуктор и ременную передачу скорость вращения повышается до 1800 об/мин — номинальной скорости вращения сварочного генератора.

Регулирование сварочного тока каждого сварочного поста производится дистанционно с помощью лёгких выносных регуляторов непосредственно с рабочих мест сварщиков на расстоянии до 20 метров от установки.

Технические характеристики

В состав агрегата входит

• Приводной двигатель Д-144
• Одноосное шасси на колесах ГАЗ
• Система порошкового пожаротушения ПИОН
• Реле контроля изоляции РКИ-500
• Система двухступенчатой очистки отработавших газов: каталитическая и жидкостная
• Вспомогательный генератор 4 кВт / 220 В
• Барабан для намотки сварочных кабелей — 2 шт.
• Ящик для инструмента
• Термопенал ТП-5/130
• Розетка 220 В взрывозащищенного исполнения
• Диодный блок с защитой от пыли и влаги

Скачать техническую документацию АДД-4004М
