Выпрямитель УРАЛ-206И предназначен для питания постоянным током одного сварочного поста при выполнении ручной дуговой сварки (РД) электродами с любым типом покрытия.

Выпрямитель обеспечивает:
– плавную настройку сварочного тока, в том числе с пульта дистанционного управления (по заказу);
– ограничение напряжения холостого хода (12 В);
– форсирование тока короткого замыкания;
– функцию «горячий старт»;
– защиту от прилипания электрода;
– стабилизацию заданного сварочного тока;

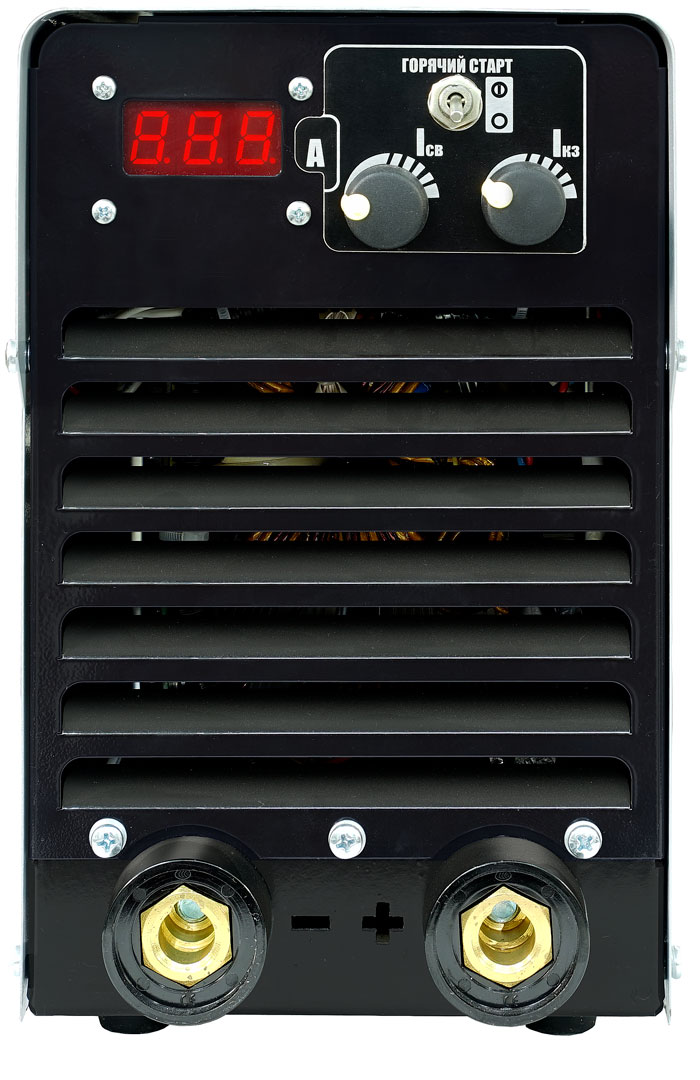

– индикацию параметров сварки на цифровом дисплее;
– мониторинг и индикацию аварийных ситуаций с автоматической блокировкой работы.

По заказу покупателя возможна модификация УРАЛ-206И с номинальным сварочным током 250 А, ПН-30% (при температуре окружающей среды +40 °C).

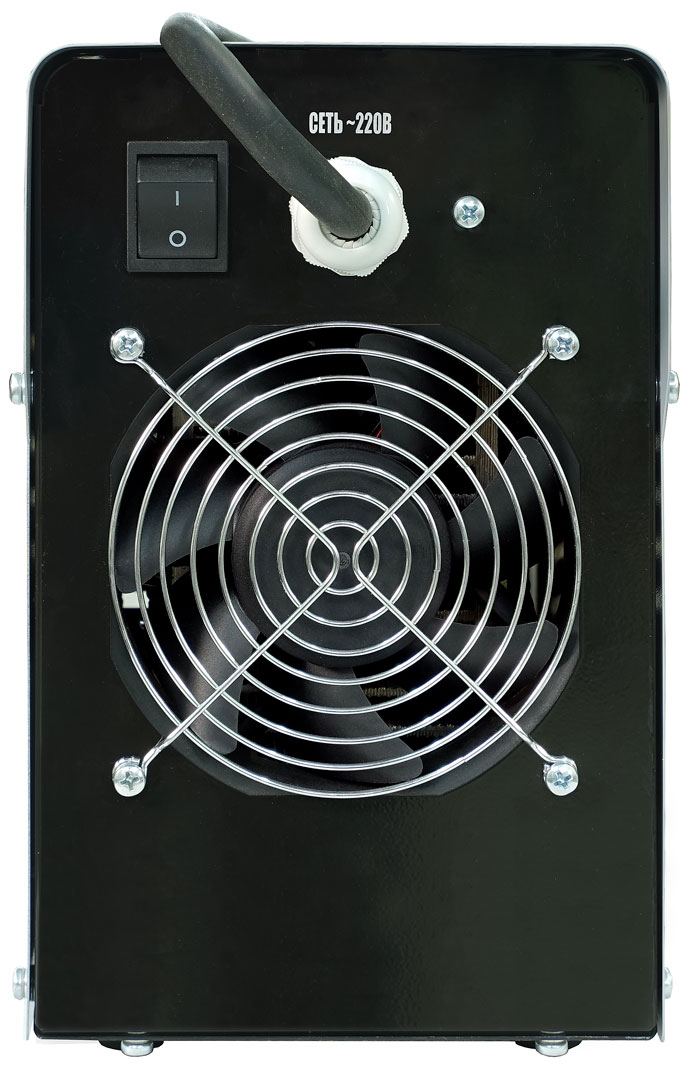

Корпус выпрямителя состоит из двух изолированных друг от друга отсеков: в верхнем расположена плата управления, в нижнем — силовые элементы (транзисторы с радиаторами, силовой трансформатор, дроссель и др.). Охлаждающий воздух проходит только через нижний отсек, что предотвращает попадание пыли и влаги на платы.

Выпрямитель адаптирован для работы от генераторных установок и обеспечивает стабильную работу при колебаниях напряжения питающей сети от -15% до +15%. При понижении напряжения до -30% сварочный ток автоматически снижается.

Все платы управления покрыты защитным лаком для защиты от пыли и влаги.

Выпрямитель выпускается в следующих исполнениях:
– 00 — базовое исполнение, 200 А, без пульта дистанционного регулятора;
– 01 — 200 А, с пультом дистанционного регулятора;
– 02 — с пультом ДУ и корректором коэффициента мощности для работы при пониженном до 100 В напряжении (со снижением сварочного тока);
– 05 — 250 А, с пультом дистанционного регулятора;
– 06 — 250 А, базовое исполнение без пульта ДУ;
– 07 — 250 А, с функцией ручной аргонодуговой сварки (TIG/РАД), без пульта ДУ.

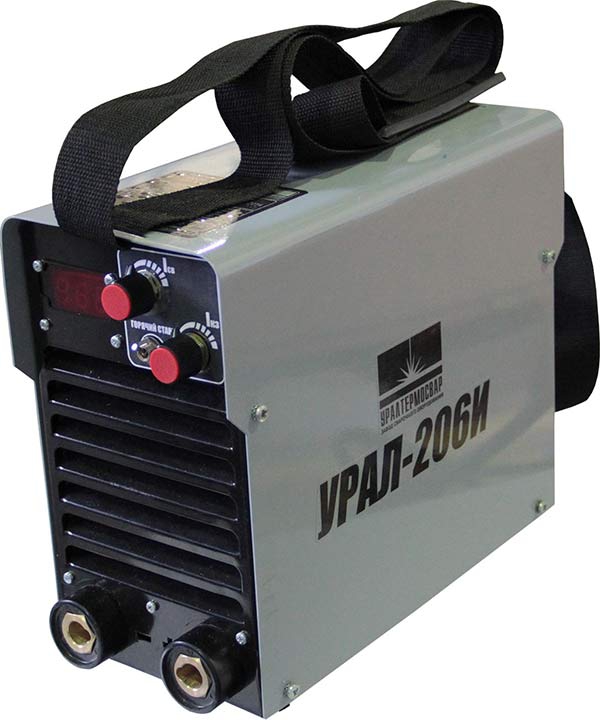

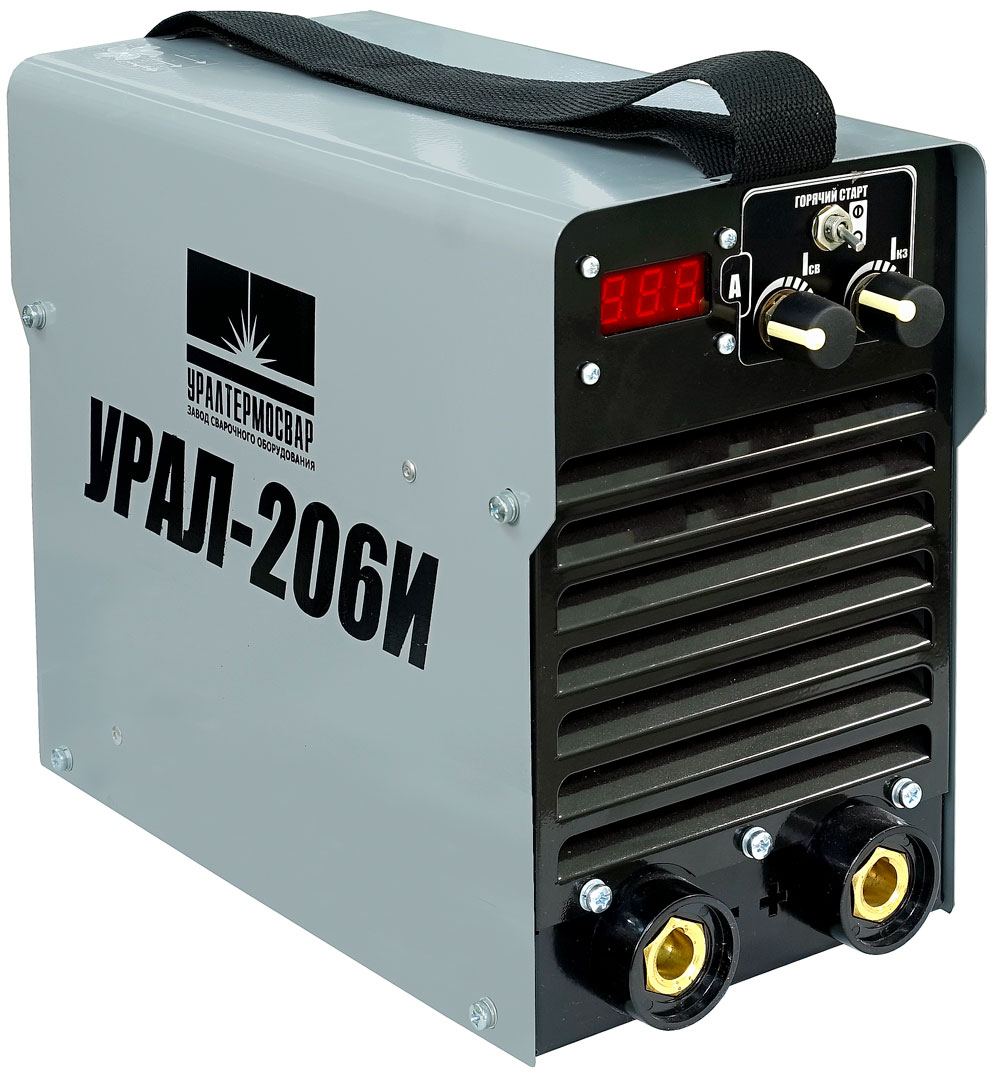

Аппарат комплектуется ремнем или пластиковой ручкой для переноски.

Выпрямитель предназначен для использования в стационарных (цеховых) условиях и при монтажных работах: ремонте и строительстве трубопроводов, возведении металлоконструкций, в судостроении, машиностроении, а также при производстве строительных и технологических емкостей для химической и нефтяной промышленности.

Аппарат может эксплуатироваться в составе передвижных технологических комплексов и самоходных агрегатов с питанием от автономных электрогенераторов и рассчитан на профессиональное применение.

Температура эксплуатации: от -40 до +40 °C.

Гарантийный срок — 12 месяцев.

Технические характеристики

В состав агрегата входит

• Приводной двигатель Д-144
• Одноосное шасси на колесах ГАЗ
• Система порошкового пожаротушения ПИОН
• Реле контроля изоляции РКИ-500
• Система двухступенчатой очистки отработавших газов: каталитическая и жидкостная
• Вспомогательный генератор 4 кВт / 220 В
• Барабан для намотки сварочных кабелей — 2 шт.
• Ящик для инструмента
• Термопенал ТП-5/130
• Розетка 220 В взрывозащищенного исполнения
• Диодный блок с защитой от пыли и влаги

Скачать техническую документацию УРАЛ-206И
