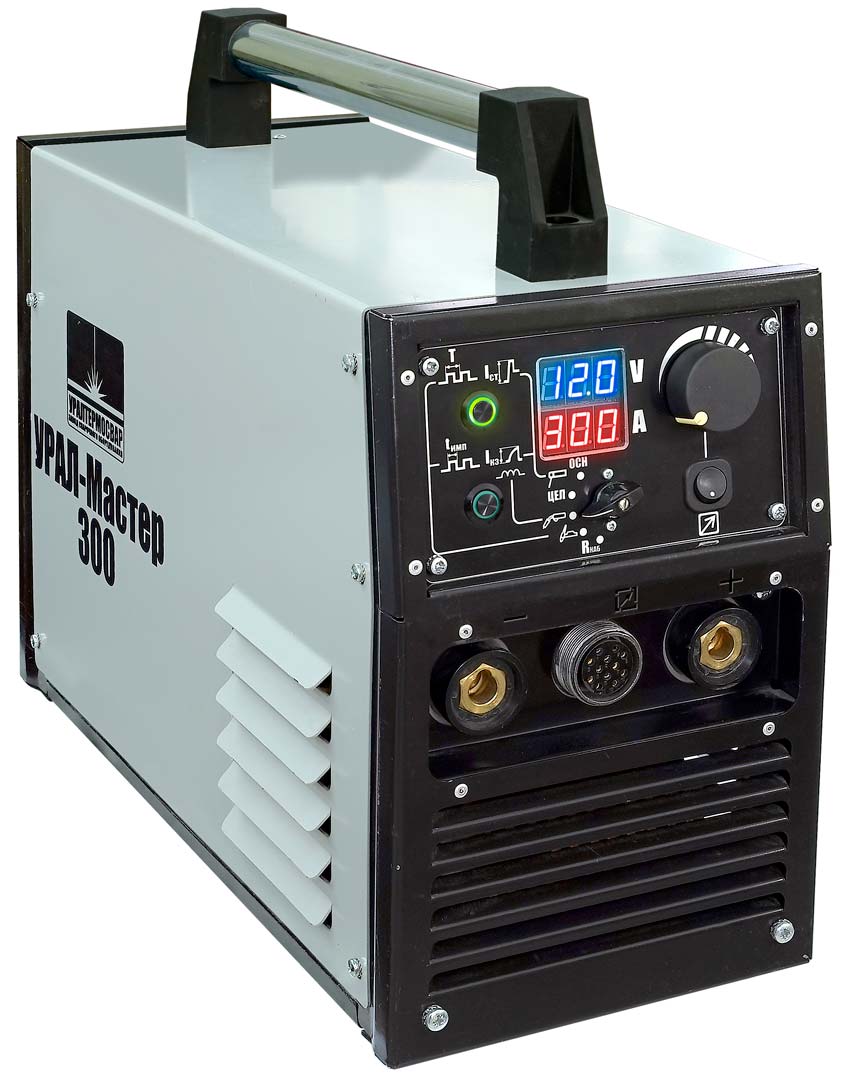

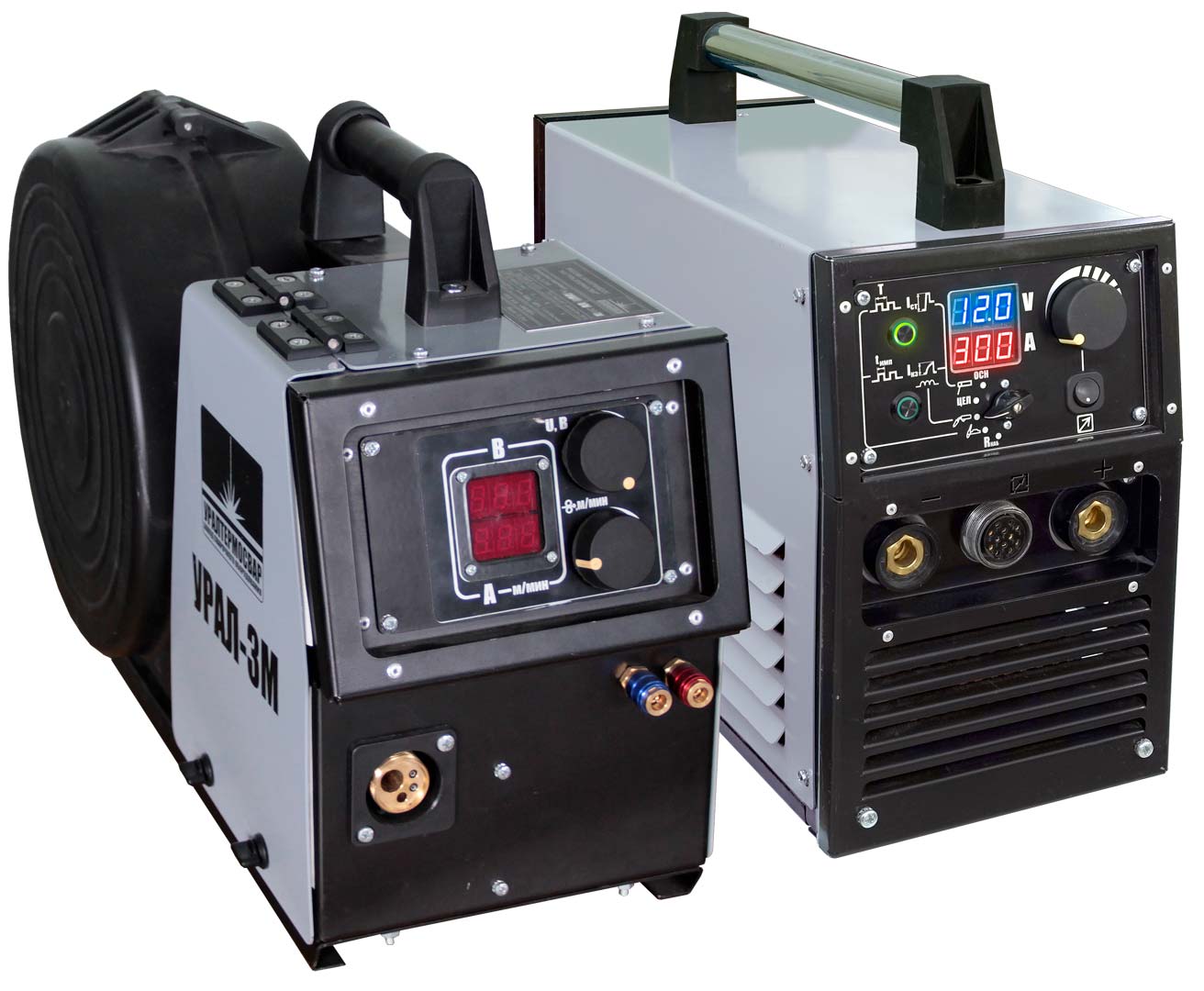

Полуавтомат сварочный УРАЛ-Мастер 300 (02) с УРАЛ-3М рекомендуется при длительной работе на высоких режимах сварки и при использовании проволоки сплошного сечения диаметром до 1,6–2,0 мм и порошковой диаметром до 3,2 мм.

Предназначен:

• для высококачественной сварки проволоками сплошного сечения и порошковыми (газозащитными и самозащитными) черных (в том числе легированных) металлов;

• для ручной дуговой сварки электродами с любым типом покрытия;

• для аргонодуговой сварки на постоянном токе с контактным зажиганием дуги.

Полуавтоматы имеют малую массу и габаритные размеры.

Полуавтомат обеспечивает:

• лёгкое зажигание дуги и высококачественное формирование сварного шва;

• высокую скорость сварки при минимальном разбрызгивании;

• плавную предварительную настройку скорости подачи проволоки и напряжения дуги;

• плавную регулировку скорости подачи проволоки, сварочного тока и напряжения;

• точную стабилизацию установленных параметров в процессе сварки;

• плавную регулировку индуктивности источника, отвечающую за характер переноса электродного металла;

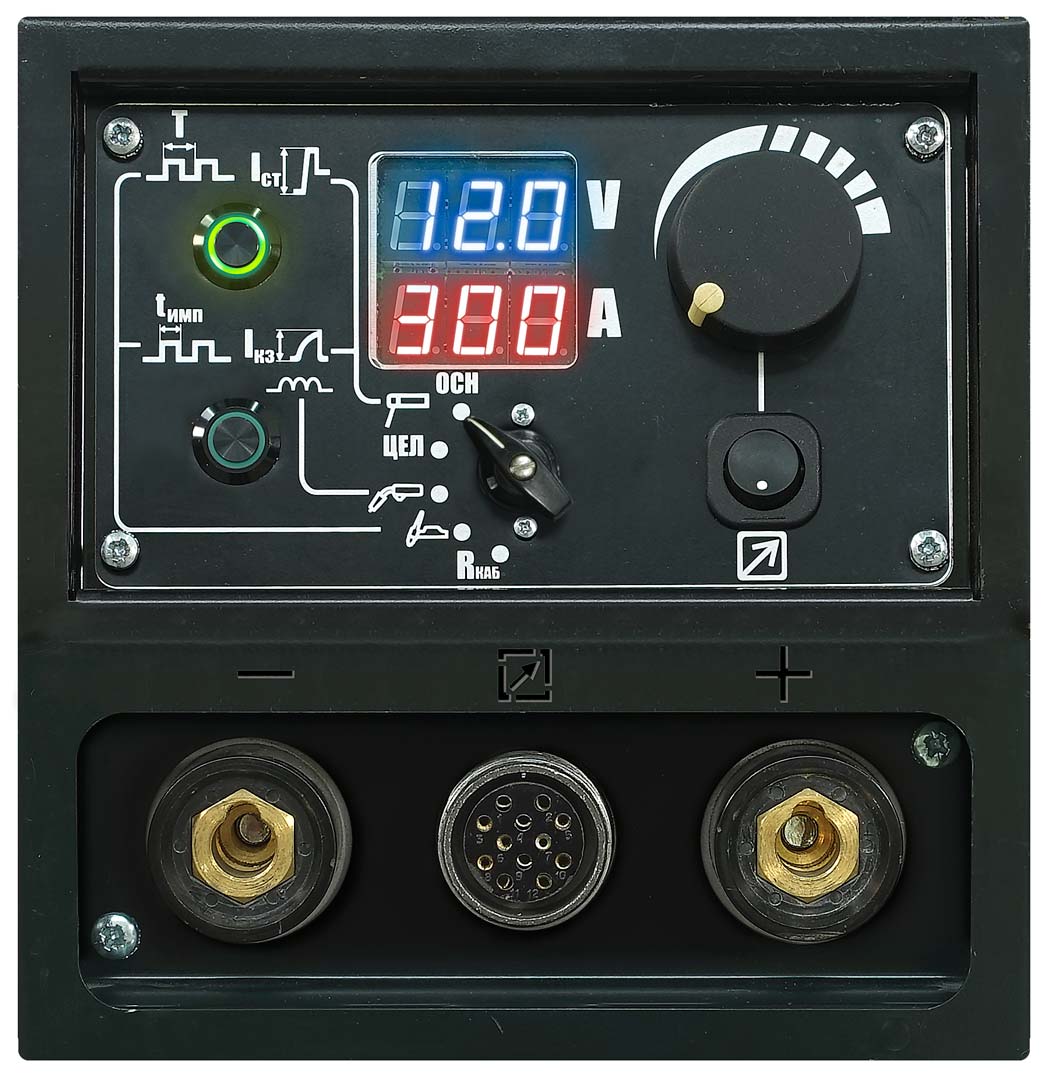

• цифровую индикацию сварочного тока, напряжения и скорости подачи проволоки;

• защиту от длительного (0,5 с) короткого замыкания.

Блоки управления источников позволяют измерять сопротивление сварочной цепи и автоматически поддерживать заданное напряжение на источниках с учётом падения напряжения в цепи, что обеспечивает работу при удалении подающего механизма от источника на расстоянии до 80 метров.

Регулировка плавного старта и заварки кратера.

В источниках применены быстродействующие IGBT-модули, обеспечивающие управляемый перенос электродного металла, минимальное разбрызгивание и высокое качество формирования сварного шва. Возможна сварка корневого слоя неповоротного стыка с формированием обратного валика, а также заполнение и облицовка, включая самозащитную порошковую проволоку.

Все платы управления покрыты защитным лаком от пыли и влаги. Корпус состоит из двух изолированных отсеков: верхний — платы управления, нижний — силовые элементы (IGBT-модули, трансформатор, дроссель и др.). Охлаждение осуществляется только по нижнему отсеку, что исключает попадание пыли и влаги на платы. Используется мягкая коммутация IGBT-модулей.

Подающие механизмы и источники связаны помехозащищенным цифровым каналом связи, обеспечивающим точную установку и поддержание параметров сварки.

Полуавтоматы адаптированы для работы от генераторных установок и устойчиво работают при колебаниях напряжения сети (+10/−20%). Панели управления удобны и интуитивно понятны.

Подающий механизм УРАЛ-3М применяется преимущественно в цеховых условиях.

Характеристики подающего механизма:

• вес — 11,5 кг;

• корпус из алюминиевого сплава;

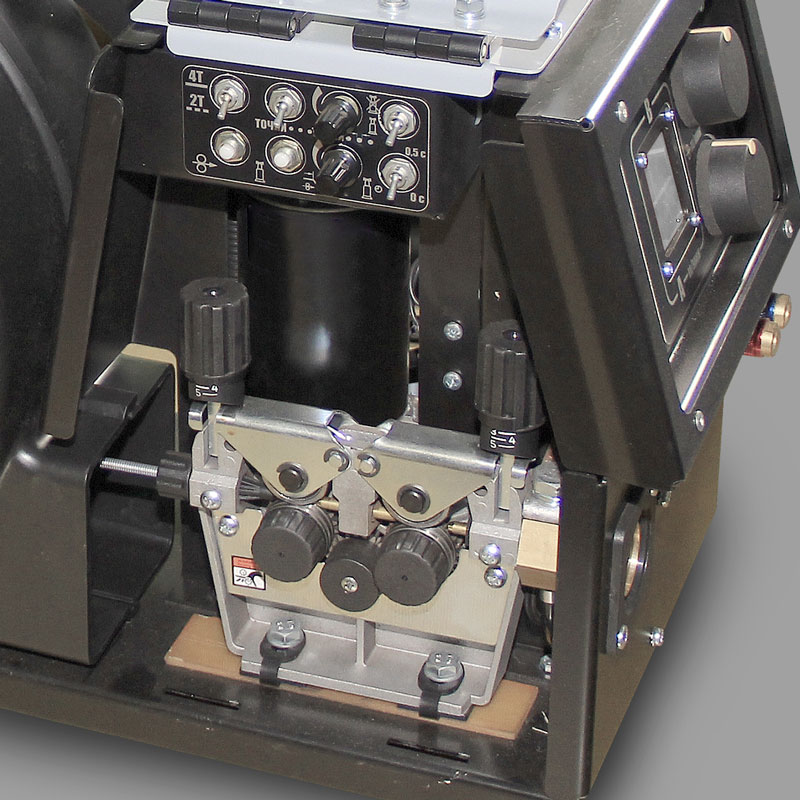

• четырёхроликовый механизм протяжки проволоки Cooptim (Венгрия) с бронзовыми втулками, двигатель 120 Вт с защитой от перегрузки;

• закрытая кассета на 15 кг проволоки с пластиковым кожухом;

• светодиодная подсветка внутреннего объема для удобства заправки проволоки;

• цветная подсветка цифровых показаний: напряжение — зелёный, ток — красный;

• регулировка параметров энкодерами с шагом 0,1 м/мин и 0,1 В;

• 2-х и 4-х тактные режимы работы горелки, режим сварки «точками»;

• быстроразъёмное подключение газового тракта с автоматическим перекрытием газа;

• диаметр проходного отверстия газового клапана — 3,2 мм;

• кабельный пакет в армированном каучуковом рукаве Ø 40 мм с металлическим тросом;

• возможность подключения водоохлаждаемой горелки напрямую к подающему механизму;

• диапазон эксплуатации от −40°С до +40°С.

Технические характеристики

В состав агрегата входит

• Приводной двигатель Д-144
• Одноосное шасси на колесах ГАЗ
• Система порошкового пожаротушения ПИОН
• Реле контроля изоляции РКИ-500
• Система двухступенчатой очистки отработавших газов: каталитическая и жидкостная
• Вспомогательный генератор 4 кВт / 220 В
• Барабан для намотки сварочных кабелей — 2 шт.
• Ящик для инструмента
• Термопенал ТП-5/130
• Розетка 220 В взрывозащищенного исполнения
• Диодный блок с защитой от пыли и влаги
